ASML High-NA EUV：2nm芯片良率五大挑战

ASML High-NA EUV：2纳米节点良率攻坚战

想象一下，您正在试图在比人类头发丝直径小几千倍的微观世界里，刻画出原子级别的电路图。这并非科幻小说，而是ASML（阿斯麦）最新一代High-NA EUV光刻机——Twinscan EXE:5200正在尝试的事情。它被誉为半导体工业的“圣杯”，是实现2纳米乃至更小节点芯片量产的唯一途径。然而，站在科技最前沿，也意味着要面对前所未有的技术难题。ASML EXE:5200在实际生产中，尤其是在追求极致良率方面，正面临着一系列严峻的挑战。这些挑战不仅考验着ASML的工程智慧，也牵动着全球半导体产业的神经，因为它决定了我们未来智能设备的性能极限和成本。

ASML计划在2025年向客户交付首批High-NA EUV设备，预计售价高达3.75亿欧元（来源：ASML Annual Report 2023）。相较于目前的Low-NA EUV系统，High-NA EUV将数值孔径（NA）从0.33提升至0.55，旨在实现8纳米的解析度，是突破2纳米以下节点至关重要的一步。然而，这种飞跃式的进步也带来了与光学、材料和工艺相关的复杂良率挑战。成功克服这些挑战，将是定义下一代计算能力的关键。

什么是2nm芯片制造？

2nm芯片制造指的是半导体制造工艺中，逻辑晶体管的特征尺寸（尽管并非物理门宽）达到2纳米级别的先进技术节点。这个尺寸要求光刻设备能够将极微小的图案精确地转移到硅晶圆上，ASML High-NA EUV光刻机正是为此而生。它采用波长仅为13.5纳米的极紫外光，以及0.55的更高数值孔径，以实现更高的图案分辨率和更小的线宽。

ASML Twinscan EXE:5200在2纳米节点面临的良率挑战主要集中在光刻系统的光学性能极限、掩模版制造精度、抗蚀剂的响应特性、以及设备集成度和复杂性。这些因素相互交织，共同决定了最终芯片的缺陷率和制造成本。

以下是ASML High-NA EUV光刻机（Twinscan EXE:5200）现阶段面临的五大良率挑战：

核心要点： High-NA EUV是2nm芯片的关键，但其光学精度、掩模缺陷、抗蚀剂响应、叠对误差和生产效率是当前良率提升的五大瓶颈。解决这些挑战需要跨学科的深度协作和创新。

1. 光学系统形变与像差控制：突破物理极限的精度要求

High-NA EUV系统的心脏是其复杂的反射光学系统，由多达10块高度精密的镜片组成，总成本超过1亿美元（来源：imec Roadmap）。这些镜片的制造精度必须达到亚原子级别，表面粗糙度要求低于0.1纳米。然而，在高功率EUV激光长时间照射下，即使是微小的热膨胀或机械振动，都可能导致镜面发生纳米级形变，进而引入像差（aberrations），模糊投影到晶圆上的图案。ASML面临的挑战是如何在连续生产过程中，实时动态地补偿和校正这些形变，确保成像的完美性。

• 光学模组的超稳定性和冷却： 维持极低的热涨冷缩系数材料的应用，以及开发更高效的液体冷却或喷气冷却技术来精确控制镜片温度，是关键。据ASML披露，其光学系统内部温度控制精度需达到毫开尔文级别。
• 自适应光学（Adaptive Optics）： 借鉴天文望远镜技术，ASML正在集成更先进的自适应光学系统，通过可变形镜片（deformable mirrors）实时调整光束路径，以消除因系统自身或环境变化导致的像差。
• 光学膜层损伤： EUV光会与镜片表面的多层膜（通常是钼硅多层膜）发生反应，导致碳沉积和氧化，影响反射率和成像质量。这被称为“镜片污染（Mirror Contamination）”或“光学损伤（Optic Damage）”。ASML需要开发更耐用的膜层材料和更有效的原位清洁技术。

2. 掩模版（Mask）缺陷检测与修复：微观世界的完美追求

High-NA EUV的另一个核心挑战在于掩模版缺陷。掩模版是电路图案的“蓝图”，任何微小的缺陷都会被High-NA系统放大约20倍投射到晶圆上，造成芯片报废。2纳米节点的图案尺寸已达到原子级别，这意味着即使是单个原子级的缺陷也可能变得致命。传统的缺陷检测和修复技术在高分辨率下显得力不从心。

• 纳米级缺陷： 掩模版上的颗粒、孔洞、线宽偏差、多层膜缺陷，甚至是最微小的相位缺陷（phase defects），在高数值孔径下都会被凸显。寻找和识别这些直径小于10纳米的缺陷，需要比现有技术灵敏度高出几个数量级的检测工具。例如，应用电子束检测（E-beam inspection）和散逸光检测（scatterometry inspection）等技术，但其速度和成本是挑战。
• 多层膜缺陷和吸收层缺陷： EUV掩模版由数十层反射膜和一层吸收层构成。制造过程中的任何非完美结构都可能导致光线散射或吸收异常，进而生成缺陷。需要开发全新的掩模版制造工艺，并结合AI辅助的缺陷预测和修复策略。
• 修复技术的精度： 发现缺陷只是第一步，如何精确去除或修复这些纳米级缺陷，同时不引入新的损伤，是巨大的难题。目前，使用聚焦离子束（FIB）或激光修复技术，其精度和效率能否满足High-NA的要求尚待验证。

3. 光刻胶（Photoresist）响应与形变：感光材料的极限测试

光刻胶是EUV光刻过程中的关键材料，它覆盖在晶圆表面，通过EUV光的照射发生化学变化，从而刻画出图案。然而，随着图案尺寸的不断缩小，对光刻胶的性能要求也达到了前所未有的高度。

• 线边缘粗糙度（LER/LWR）： 2纳米节点要求光刻图案的线边缘粗糙度（Line Edge Roughness, LER）和线宽粗糙度（Line Width Roughness, LWR）控制在惊人的亚纳米级别。现有光刻胶在吸收EUV光子后，产生的次级电子数量少，化学反应范围不均匀，容易导致LER/LWR过大，进而影响器件性能和良率。业界正在探索新型金属氧化物光刻胶或无机光刻胶，以改善光子吸收效率和分辨率（来源：Applied Materials).
• EUV曝光剂量与抗蚀剂形变： 为了实现高分辨率，EUV曝光剂量需要足够高，但这可能导致光刻胶内部发生不期望的化学或热形变。同时，高NA系统采用的斜入射角（telecentricity degradation）也可能导致光刻胶的不同深度受到不同程度的曝光，产生侧壁倾斜（sidewall angle）和图案塌陷（pattern collapse），尤其对于高深宽比的结构是巨大挑战。
• 吞吐量与敏感度： 高敏感度的光刻胶能减少曝光时间，提高生产效率。但敏感度的提升往往伴随着分辨率的下降和LER的增加，如何在三者之间找到最佳平衡点，是光刻胶厂商的艰巨任务。

行业洞察： 每次半导体工艺节点迭代，良率都是最大的“拦路虎”。High-NA EUV作为最前沿技术，其良率提升需要整个产业链——从材料供应商到设备制造商再到晶圆厂——的协同创新，非一蹴而就。

4. 叠对精度与叠加误差（Overlay）：瞄准原子级的对齐挑战

现代芯片制造需要多次曝光和刻蚀才能完成。每一层图案都必须与之前层精确对齐，其容许误差极限甚至比单个晶体管的尺寸还小。High-NA EUV面临的叠对精度（Overlay accuracy）挑战在2纳米节点达到了极致，要求亚纳米级的对齐精度。

• 多层EUV曝光的累积误差： 在2纳米节点，一层芯片可能需要数次High-NA EUV曝光，每次曝光的微小偏差都会累积。如何精确测量并校正晶圆夹持、舞台（stage）运动、热膨胀以及后续化学机械抛光（CMP）和薄膜沉积带来的形变，是巨大的挑战。
• 畸变控制： 高NA光学系统本身的畸变、EUV光源的不均匀性、晶圆在传输过程中的微小形变，都可能导致全局和局部的叠加误差。ASML需要开发更精密的对准标记（alignment marks）和测量系统，结合先进的机器学习算法进行实时校正。
• 边缘效应与三维结构： 由于EUV光穿透深度有限，以及更高NA带来的倾斜入射，图案边缘的曝光剂量和形貌可能与中心区域不同。随着芯片向三维结构发展，如何确保不同层之间，尤其是在高深宽比和复杂地形上的精确叠对，成为新的难题。

5. 生产效率（Throughput）与成本：高投入下的平衡之道

High-NA EUV光刻机单价高昂，维护成本巨大，因此其生产效率直接关系到2纳米芯片的最终成本和市场竞争力。如何在保证良率的同时，提升每小时处理的晶圆数量（WPH，wafers per hour）是ASML和晶圆厂面对的共同难题。

• 光源功率的极限： 更高的吞吐量需要更强的EUV光源。目前的High-NA平台仍在使用传统的CO2激光驱动锡滴靶光源，其功率仍在持续提升中，但同时也带来了更高的热负荷和污染问题。提高激光脉冲频率和单脉冲能量是关键，但需克服热管理和等离子体优化挑战。

• 系统复杂性与维护： EXE:5200是极其复杂的巨型系统，拥有数十万个零件。其真空环境、镜片清洁、掩模版传输等环节都面临严苛要求。任何微小的故障或维护停机，都会严重影响吞吐量。预测性维护和更快的故障诊断及修复能力至关重要。
• 集成与自动化： EUV光刻机不仅仅是一台设备，它是整个半导体工厂生态系统中的一环。如何将High-NA EUV系统与其他前道工序（如刻蚀、薄膜沉积）和后道检测工序无缝集成，并实现高度自动化，以减少人为干预和提高整体产线效率，是一个系统性工程。

总结与展望

ASML的High-NA EUV光刻机（Twinscan EXE:5200）是人类在微观制造领域的巅峰之作，它为2纳米甚至更小节点的芯片制造提供了可能。然而，要将这种可能性转化为大规模、高良率的商业现实，ASML及其生态系统伙伴还有很长的路要走。光学精度、掩模缺陷、光刻胶响应、叠对误差以及生产效率，这五大挑战犹如五座高山，每一座都需要创新的技术和不懈的努力去征服。

我们正站在计算能力飞跃的前夜，High-NA EUV的成功，将不仅意味着更强大的智能手机和AI加速器，更将开启一个全新的科技时代。半导体行业的这场“良率攻坚战”，牵动着全球科技进步的命脉。

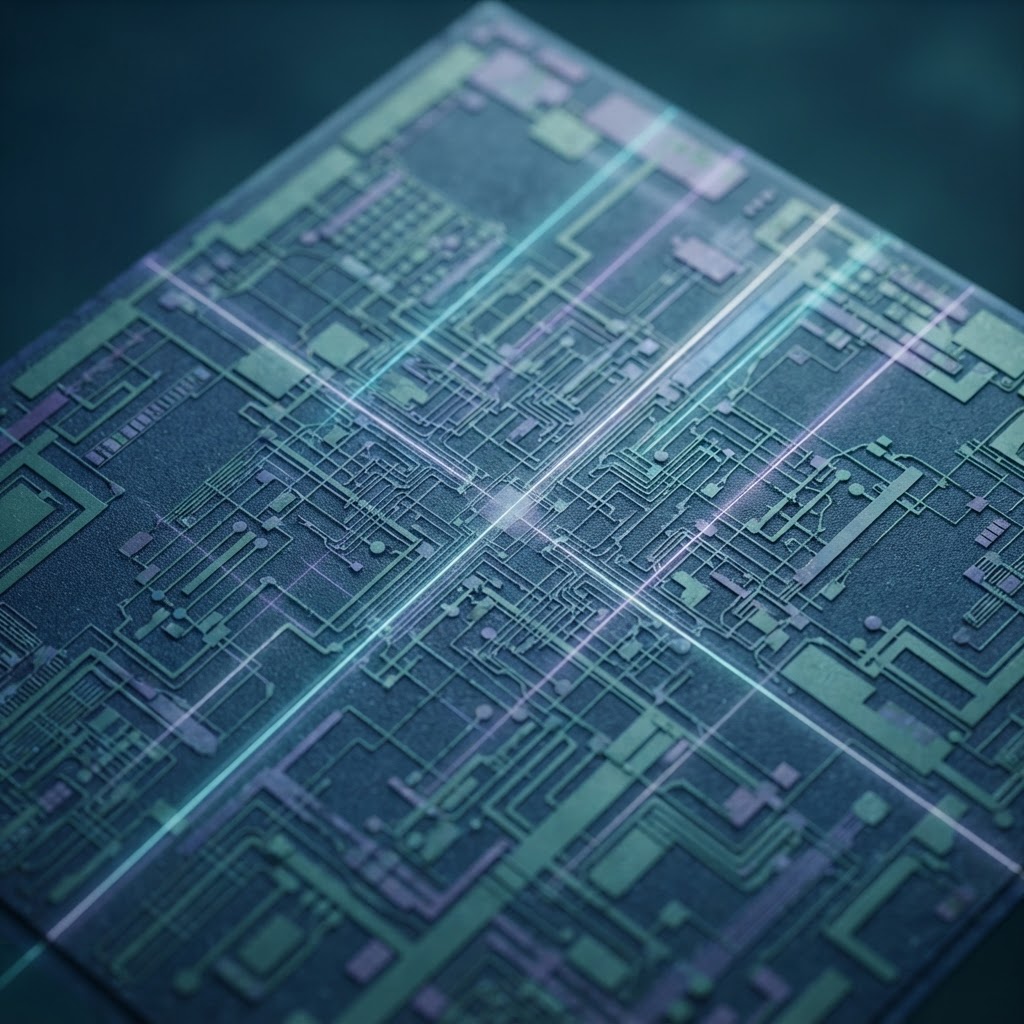

原子尺度下的图案完整性是影响良率的关键。
